工作原理

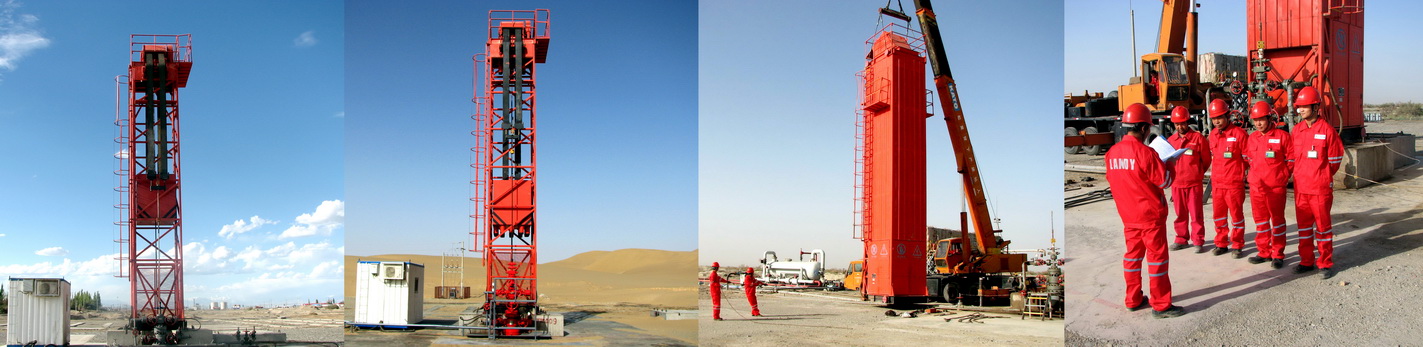

塔架式直驅電機抽油機是一種低速旋轉電機直接驅動的抽油機，取消了減速箱和四連桿機構。采用了天平式平衡原理，具有大載荷、長沖程、低沖次等特點，可實現無極調速、智能控制，節能效果顯著。結構簡單，故障點極少，維護便利。

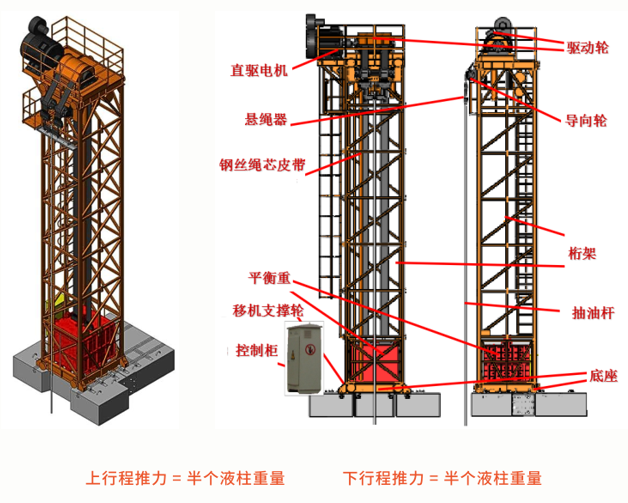

主要結構

★ 承載系統:導向輪、桁架;

★ 驅動系統:直驅電機、驅動輪;

★ 平衡及其它輔助系統:配重箱、拖動抽油桿的鋼絲繩芯皮帶、懸繩器、防撞器、無觸點限位器等;

★ 抽油機驅動與控制系統:包括專用變頻器、控制面板和控制保護裝置。

技術參數

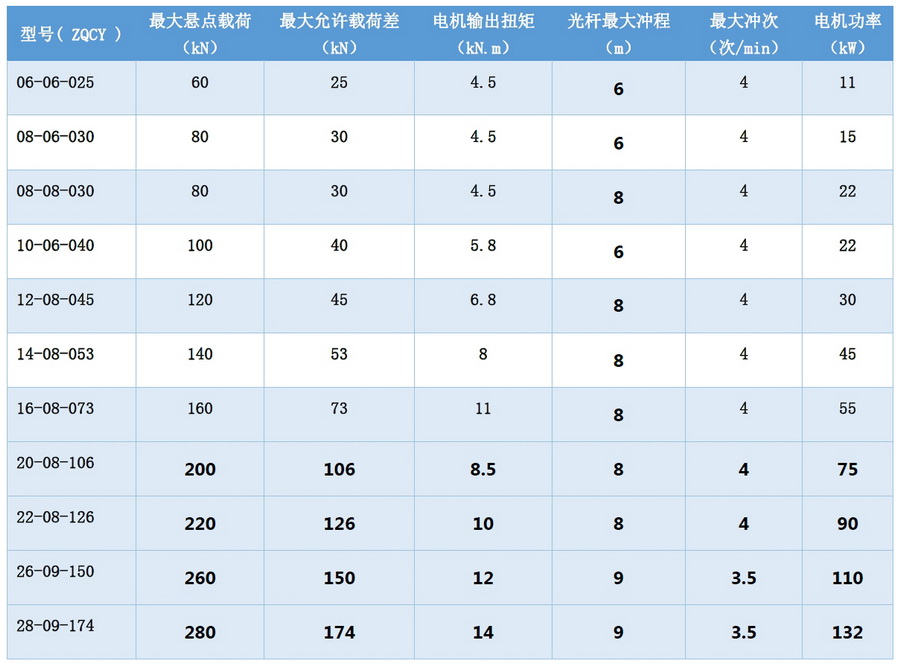

直驅電機抽油機技術參數

運動模式

★ 上快下慢：適用于高氣油比的油氣藏井。

★ 上慢下快：適用于稠油油氣藏井。

★ 上下同速：適用于普通油氣藏井。

★ 換向停滯間抽：適用于供液能力差的油氣藏井，可以保持供液和抽汲的平衡。

塔架式抽油機特點及安全、控制系統

特點

★ 采用直驅方式減少了動力傳遞中間環節，整機傳動效率高；

★ 長沖程、低沖次，提高泵效，節能顯著；

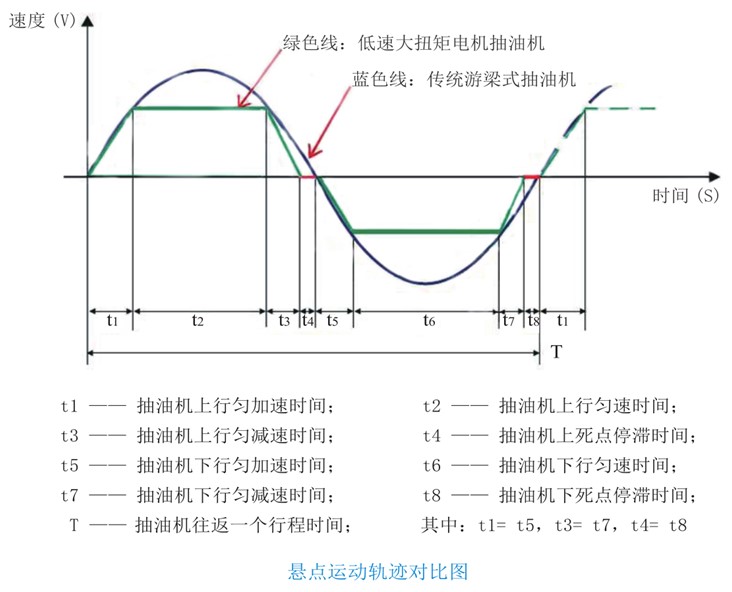

★ 抽汲過程90%為勻速運動，換向為勻加減速，有效降低了對桿、泵的沖擊載荷，延長了檢泵周期；

★ 沖程、沖次無極可調，可實現上快下慢、上慢下快、上下同速的運行模式，還可根據采油工藝的需要實現間抽；

★ 啟動和換向電流小，集中規模使用該抽油機可有效降低所需要的供電設計容量，節省投資；

★ 整體結構簡單，易損件少，降低了運行和維護費用；

★ 噪音低、綠色環保；

安全、控制系統

系統組成：專用變頻器柜(含操作面板和保護裝置),數據采集、遠傳和控制系統等。

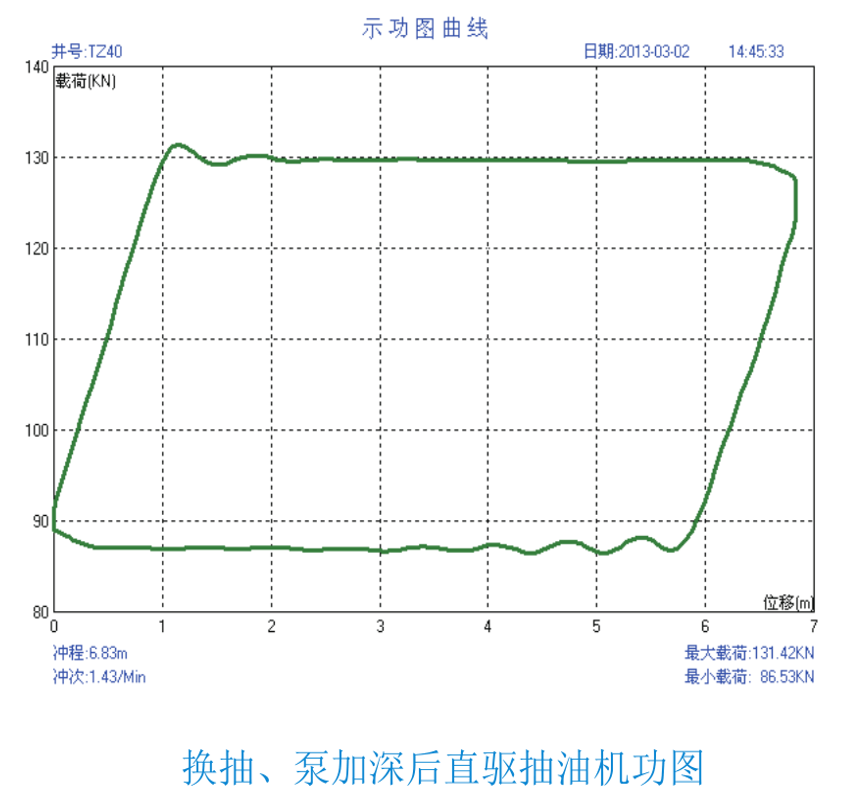

可采集和遠傳數據包括：懸點載荷、懸點位置、電機電流、電機電壓、電機頻率、電機溫度、沖程、沖次、功圖、故障信息等。

可遠程控制功能：抽油機沖程、沖次、間抽時間和啟停抽油機等。

保護功能

當抽油機系統欠載或過載、抽油桿斷脫或卡阻時，可實現自動停機、剎車等保護動作。具體保護功能如下：

★ 低電壓保護及報警                  ★ 過電壓保護及報警

★ 輸入斷相保護及報警               ★ 輸出斷相保護及報警

★ 過電流保護及報警                  ★ 瞬間斷電保護及報警

★ 電機溫度過熱保護及報警        ★ 輸出短路保護及報警

★ 接地過電流保護及報警           ★ 電機失步保護及報警

★ 斷電剎車保護及報警              ★ 過負荷保護及報警（包括負荷過輕保護及報警）
