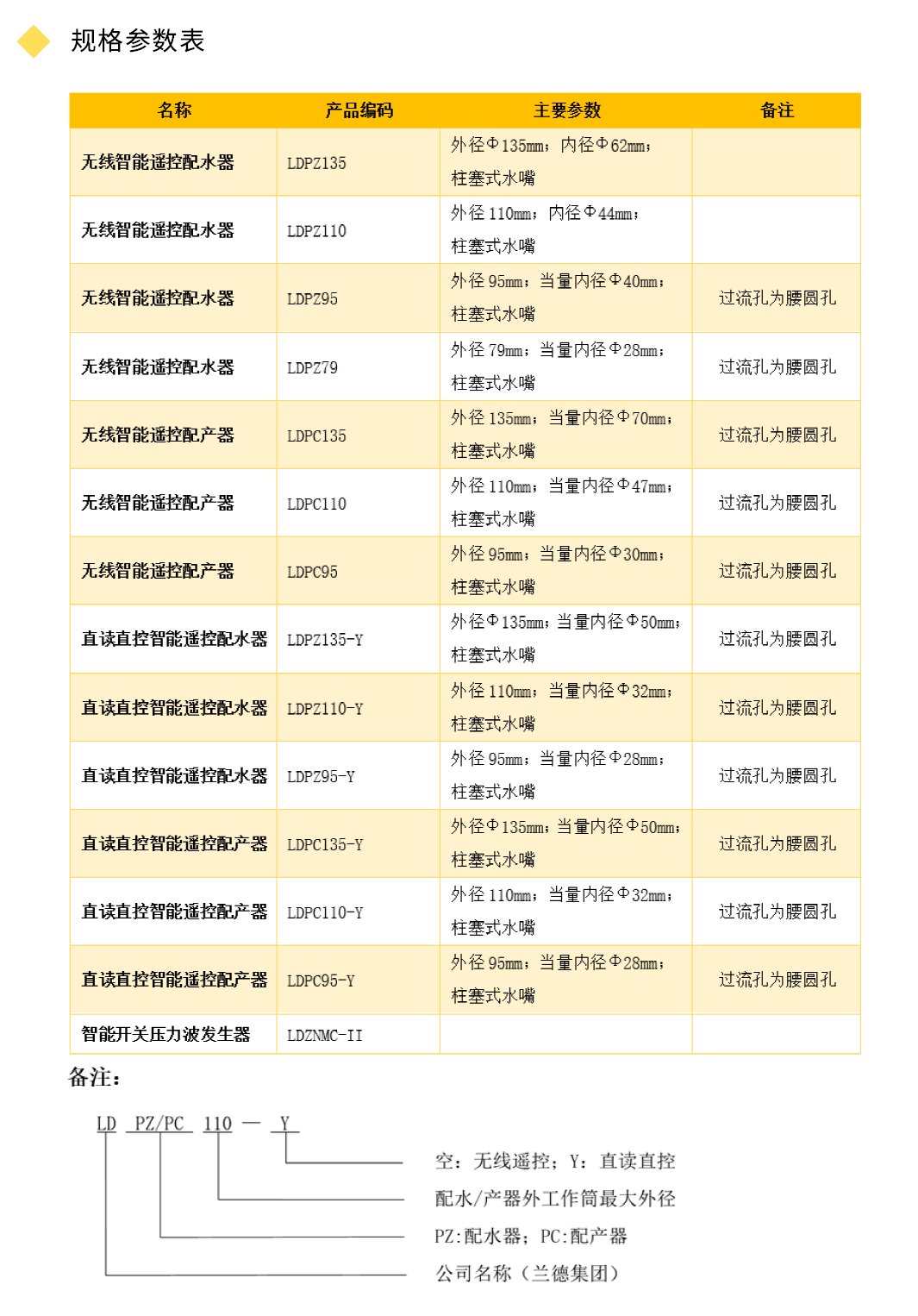

一、無線智能遙控分層注采系統

工作原理

無線智能遙控分層注采系統以微處理器為控制核心，操控微型電機驅動可調水嘴開度，達到精細化分層注采。操控程序可以根據設備的水嘴開度、前后壓差進行實時流量監測，并且定時按照設計要求進行誤差修正;在日常工作中也可以發送地面指令信號，設備按照指令要求控制層位設備的水嘴開度達到流量可調。智能遙控分層注采系統能夠長時間進行地層流量、溫度、壓力參數的測量與存儲。

主要結構

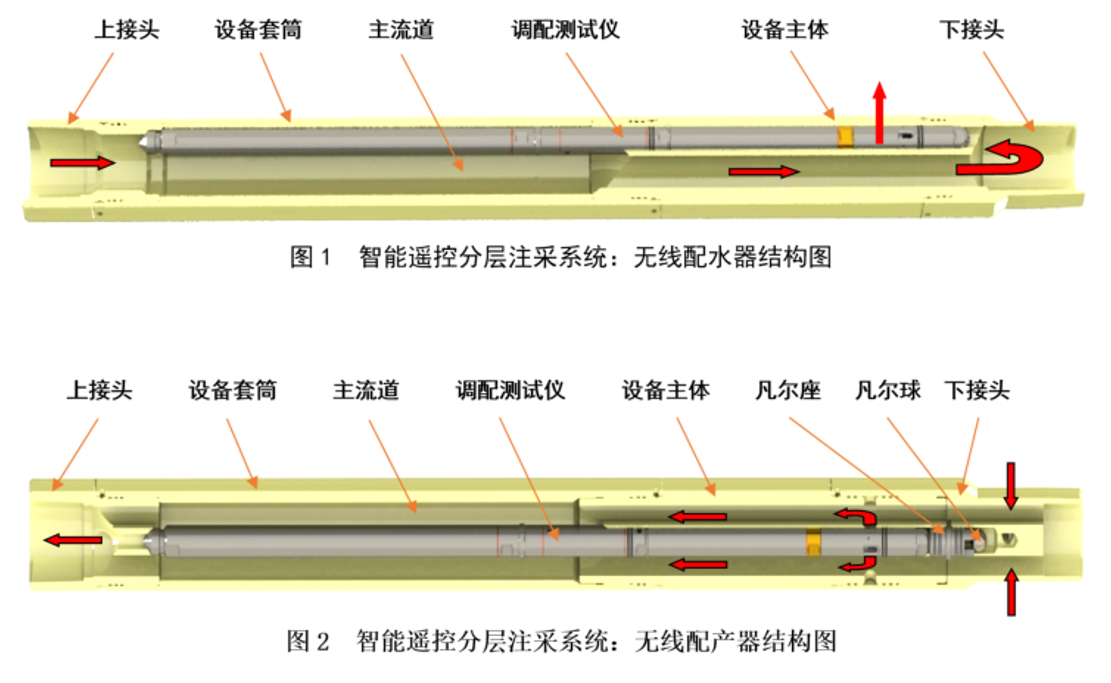

無線智能遙控分層注采系統(含配水器和配產器)由上接頭、設備套筒、設備主體、下接頭以及調配測試儀(包括高能電池、控制電路、電機驅動電路、微電機、嘴前壓力傳感器、嘴后壓力傳感器、溫度傳感器、可調水嘴)等組成。(見圖1、圖2)

設備特點

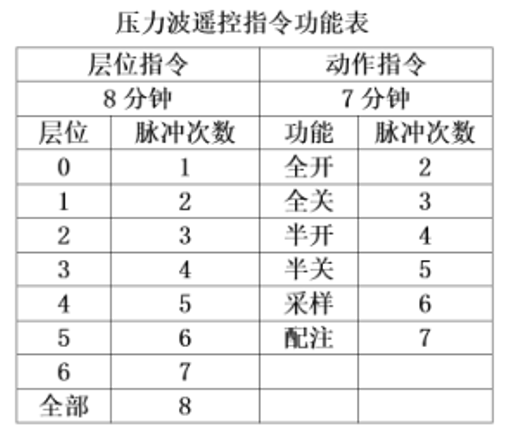

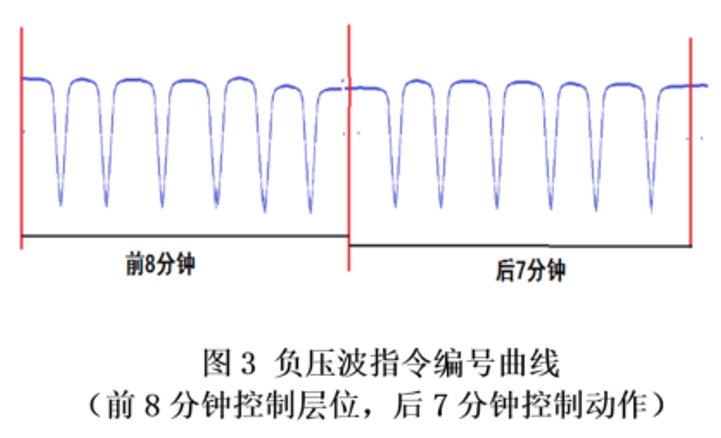

采取定時脈沖放壓的方式，使得生產井井筒內產生負壓脈沖波;負壓波編碼指令曲線如圖3按時間段分別控制不同層位的并下智能開關器，并下智能開關器需要執行的指令參見壓力波遙控指令編碼表。

柱塞式水嘴調節閥開度由精密無刷電機控制，無刷電機驅動電壓為微秒級脈沖由特定的單片機產生，因此水嘴的開度可以控制的十分精確。

二、有纜智能遙控分層注采系統

工作原理

有纜智能遙控分層注采系統以微處理器為控制核心，通過鋼管電纜的接入也可以實現數據/控制雙向傳輸。通過鋼管電纜信號傳輸操控微型電機驅動可調水嘴開度，達到精細化分層注采。操控程序可以根據設備的水嘴開度、前后壓差進行實時流量監測，并且定時按照設計要求進行誤差修正;在日常工作中也可以發送地面指令信號，設備按照指令要求控制層位設備的水嘴開度達到流量可調。智能遙控分層注采系統能夠長時間進行地層流量、溫度、壓力參數的測量與存儲。

主要結構

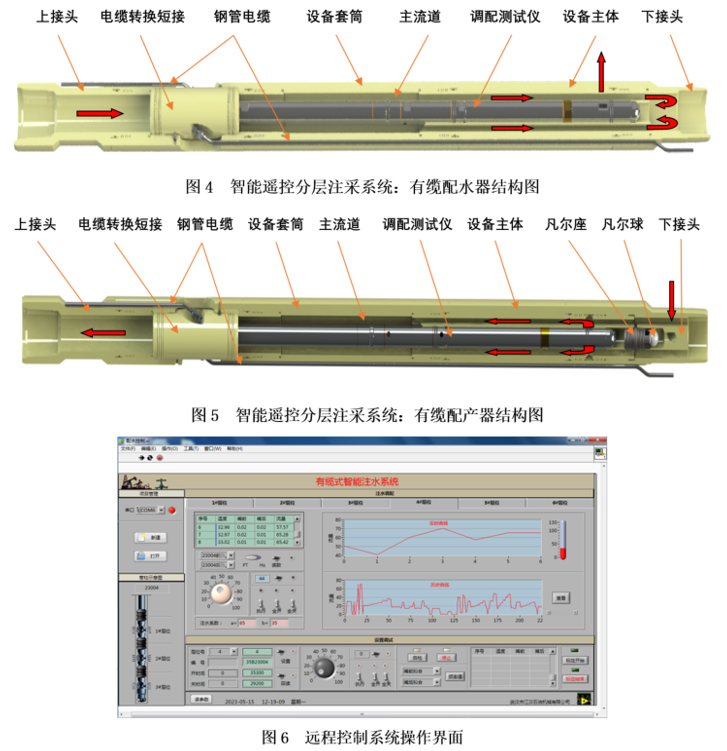

有纜智能遙控分層注采系統(含配水器和配產器)由上接頭、設備套筒、設備主體、下接頭以及調配測試儀(包括信號傳輸電路、控制電路、電機驅動電路、微電機、嘴前壓力傳感器、嘴后壓力傳感器、溫度傳感器、可調水嘴)、電纜轉換短接、鋼管電纜等組成。(見圖4、圖5、圖6)

設備特點--有纜智能遙控

★ 有纜注采技術實現了分層注采技術數字化、精細化升級。

★ 采用耐壓70MPa單芯1/4”鋼管電纜，可受高壓浸泡和沖蝕。

★ 采用專有技術處理電纜接頭，操作簡便、密封及絕緣程度高。

★ 與起下帶液控管線或化學加藥管線的施工相同，只需將傳統的分注工具更換為過電纜工具，施工簡單。

★ 管柱座封驗封只需要對比相鄰層位水嘴嘴后壓力數據即可判斷座封效果。

★ 電纜作為信號傳輸載體，調配遠程即可完成;實現了井下流量、溫度、壓力數據監測 。

★ 遠程一鍵式調配，根據井口流量變化及井下壓力數據直 接獲取吸水剖面。
