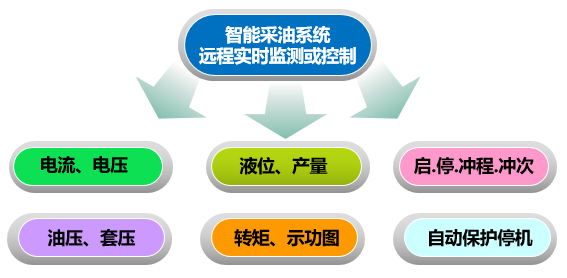

產品功能

★ 數據采集：三相電流、電壓、功率因數、無功電能、有功電能、變頻器狀態、抽油機狀態、沖程、沖次、抽油機負載曲線、抽油機故障報警、示功圖、動（靜）液面、油壓、套壓、回壓、井口溫度（可根據用戶需求增加或減少功能模塊）。

★ 遠程實時控制抽油機的啟、停，遠程實時控制抽油機調節沖程、沖次或抽油機自動調節沖程、沖次（不同機型可現在功能不同）。

★ 可實現過壓、過熱、過載、缺相等，自動保護停機，并將所有數據上傳至抽油機遠傳系統，數據采集后結合機采井智能分析軟件，實現故障診斷分析、故障預警、預測等功能。

★ 記錄了完整的生產數據，如壓力、產量、電流、電機扭矩等，為油井分析、決策制定提供依據，方便油井管理。

★ 系統具有配合井下動液面測量系統，自動優化抽油機的運行參數（沖程、沖次、間抽）的功能。此功能可以自動實現高效采油，減少巡井次數，減少桿泵磨損，保護油藏。

★ 系統可根據井口壓力等參數，實現自動報警、自動停抽等功能，有效防止因井口壓力過高，造成井口溢流等現象。

★ 系統可根據抽油機自身各種保護參數，實現自動連鎖、自動顯示故障、自動報警、自動停抽等功能，為抽油機維修技術人員提供技術參考，大大縮短故障判斷及故障處理時間。

★ 該系統可接入油田生產指揮系統A11，實現油田統一管理。

主要設備性能參數

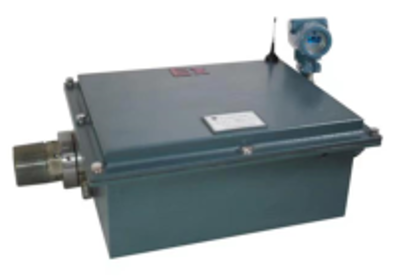

★ 液面自動監測儀性能指標

1）環境參數：

溫度：-40℃～+75℃；

濕度：小于95%RH（不結露）；

承受壓力：0～10MPa；0～15MPa；

2）測量范圍：

液面：20～5000米（1%）套壓：0～5MPA±1%F?S；0～10MPA±1%F?S；

3）測試模式：

測試間隔≥20秒，也可變間隔變次數測試，最多支持12段任務測試。

4）輸出信號及形式：RS485/4G，遠程無線：5G/4G/GPRS/NB-LOT；

近場無線：ZigBee/WIFI/433/LORA；有線：RS485/RS232/4～20毫安；

5）通訊協議：Modbus RTU/ TCP、Modbus RTU、Modbus TCP，自定義主動上傳；

6）防爆標志：Exd ib mb ⅡB T4 Gb

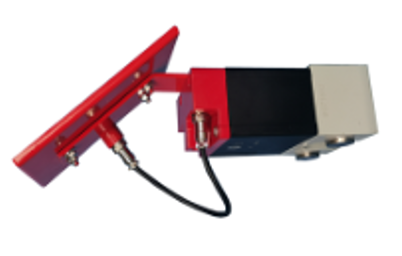

★ 示功儀性能指標

1）環境參數：

溫度：-40～85℃；

相對濕度：0～100%RH；

大氣壓力：86～106 kPa；

振動頻率：(10～500)Hz,

峰值加速度＜19.6m/s2；

交流外磁場≤400A/m。

2）供電：

太陽能+內置鋰電池，3.6V/6600mAh；

3）測量性能：

載荷量程：0～150KN；精度：優于0.5％F.S；

過載能力：≥1.5F.S；穩定性：±0.1%FS/年；

加速度位移測量范圍：1～12m，精度：1.0%F.S；

沖次測量范圍：1～12r/min,最小1次/分鐘，精度：1％；

最大功圖采集點數255，采集周期≥10分鐘，可設置；開、停井報警。

4）無線通訊：

ZigBee A11-GRM無線通信協議，傳輸距離（空曠直視）≥200m；

5）防爆標志：

Ex ib IIC T4 Gb，防爆合格證編號：CE18.2244X；防護等級：IP68。

監控系統操控界面

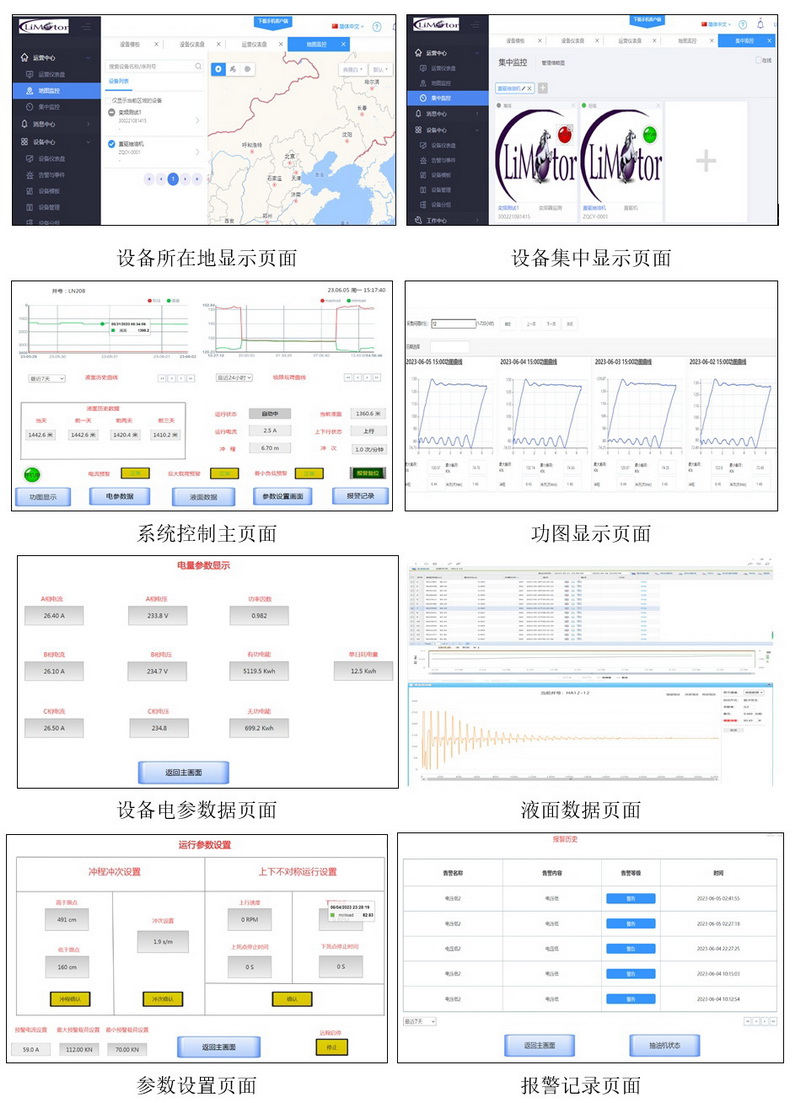

★PC端操控界面

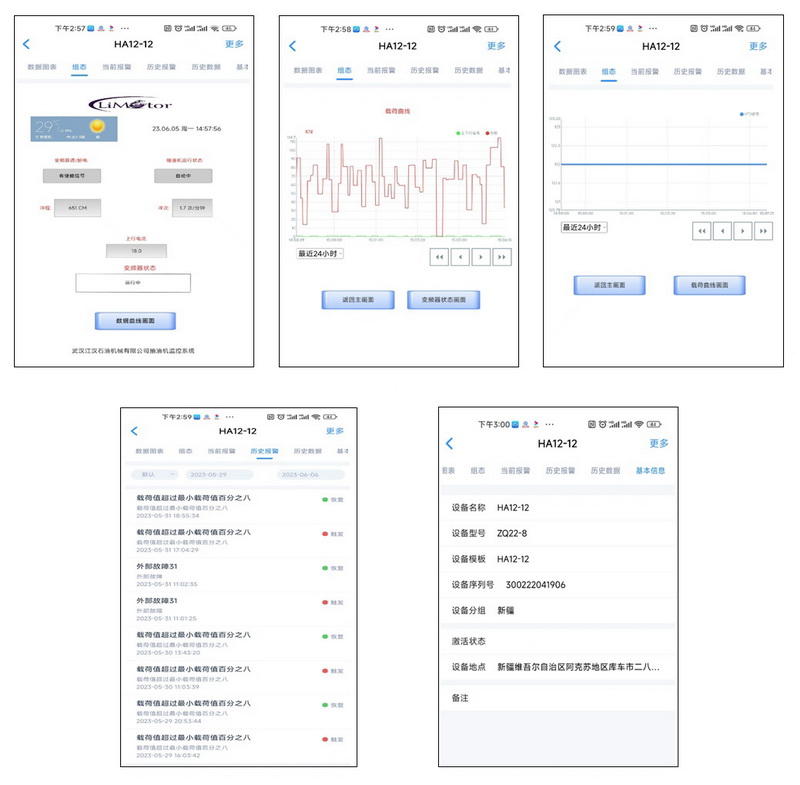

★手機端操控界面

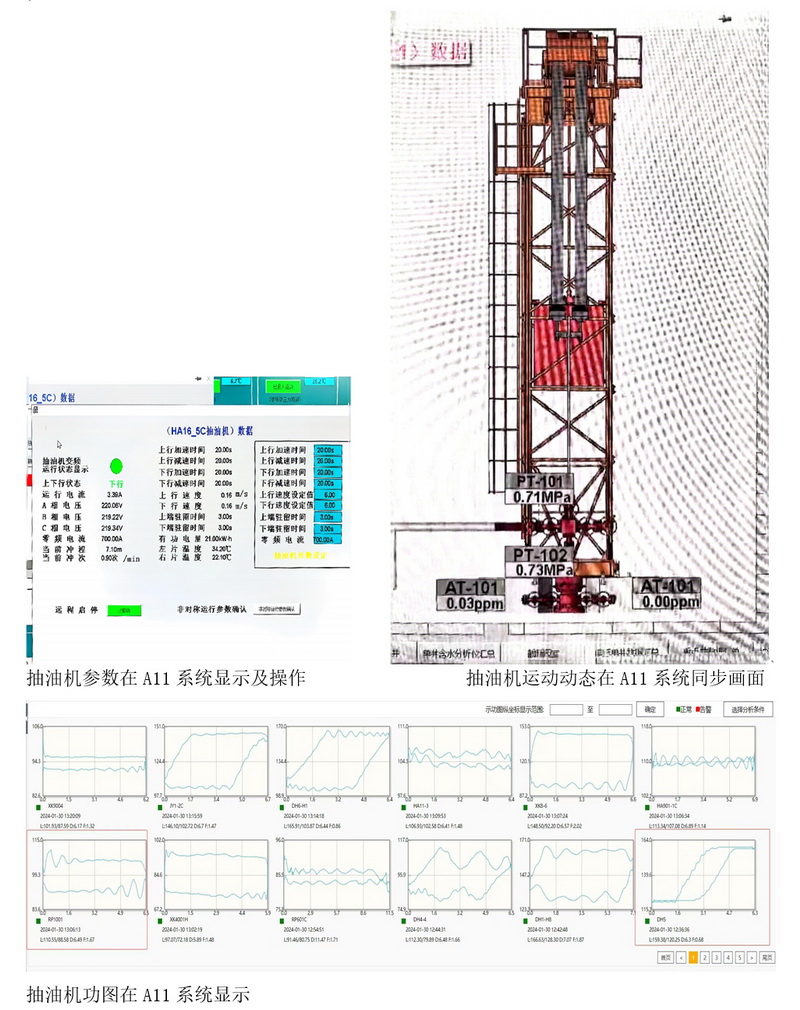

★油田系統操控界面
